储罐孔类配件系列

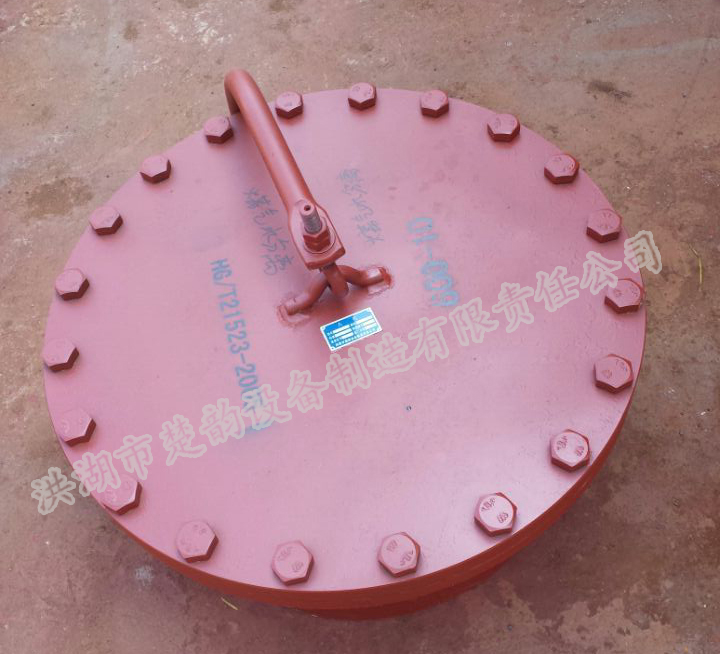

1、罐壁人孔(GYK型)

    罐壁人孔装于油罐下部,人可以由此孔进入罐内。DN600人孔结构尺寸按SH3046-92《石油化工立式圆筒形钢知焊接储罐设计规范》。本产品不带加强板,订货请指明产品型号及起公称尺寸。其它标准和非标人孔,只需提供标准或图纸,我厂即可生产。

型号 L 尺寸
d D D
GYK-1 DN500 Φ530 Φ645 230
GYK-2 DN600 Φ630 Φ755 240
GYK-3 DN700 Φ720 Φ860 250

型号

罐壁高度( H )

人孔盖厚度

法兰厚度

螺 栓

( m )

T1 ( mm )

T2 ( mm )

规格

数量

GYK-2-1

H ≤

≥ 14

≥ 16

M16 × 55

20 个

GYK-2-2

7

≥ 20

≥ 22

M20 × 70

20 个

GYK-2-3

20

≥ 24

≥ 26

M22 × 85

24 个

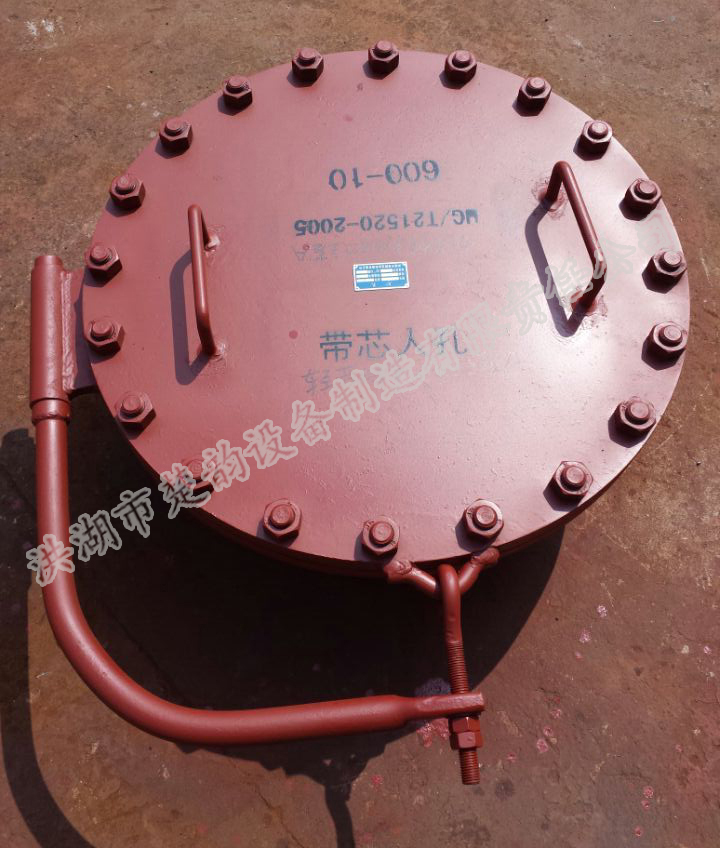

注:罐壁带芯人孔的型号为 GYK-X ,其尺寸及采用标准同上。


2)清扫孔(QYK型)



    清扫孔装于重质油罐底部、清扫油罐可放出污水扫除灌内淤泥。出厂时不供应孔颈及加强板。


DN L H
50 51 135
80 81 150
100 100 160
500×700 不带放水管 其它尺寸同上

3)透光孔(TYK型)



    透光孔装于油罐顶部,供罐内通风和采光用。



TYK-A
TYK-B

4)带放水管排污孔(PYK型)



    带放水管排污孔装于轻质油罐底部,清扫储罐时从此孔排出污泥,平时可以从此管排出罐内的污水,订货时请指明产品型号和公称尺寸。
型号 规格DN 尺寸
L D1 D n d
PYK-1 50 120 Φ125 Φ165 4 Φ18
PYK-2 80 150 Φ160 Φ200 8 Φ18
PYK-3 100 150 Φ180 Φ220 8 Φ18
PYK-4 150 150 Φ240 Φ240 8 Φ22


共2页 [1] [2] 当前是第1页
