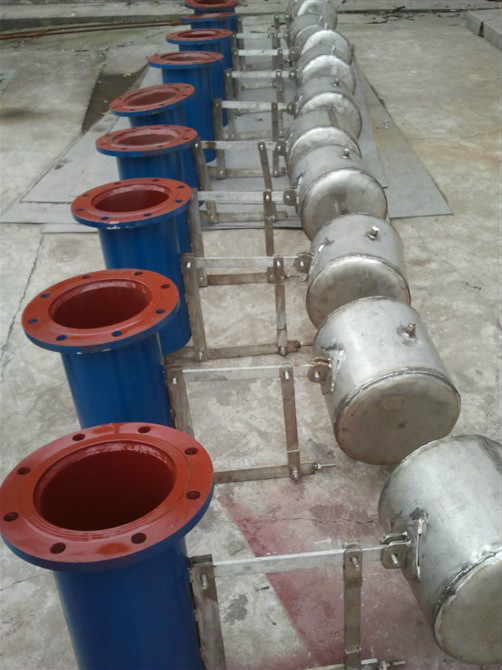

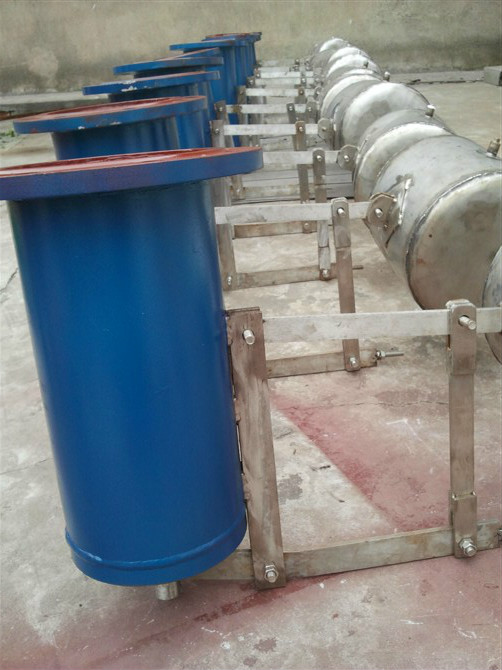

自动截油排水器（CYJP型）
根据GBJ74-84<石油库区设计规范>和GB50160-92《石油化工企业设计防火规范》的规定，为确保罐区的安全，油罐区防火堤的雨水排放和污水排放口均应设置排水隔油装置。 |
一、工作原理
截油排水器是根据油水密度不同的特点，依靠浮筒在油水介质中的浮力差实现截油排水，当沉砂井里有水，且达到一定高度时浮筒上浮，通过杠杆只要较小的力玖能将减压阀打开，并使排水阀芯中的通气孔打开，水从排水阀流入出水筒内，实现减压，浮筒继续上浮将排水阀打开，水从排水阀进入出水筒内，由出水筒排水。沉砂井中介质为油时，浮筒下沉，通过杠杆将减压阀芯的通气孔闭合，进而将排水阀关闭，阻止油品外泄。
钢带浮子液位指示器适用于不同密度不同粘度的各种介质液位指示，结构简单、安装方便、维护费用低。平衡指示锤采用可调试结构，现场调节方便，使设备能适用不同密度的各种介质。
二、截油排水器规格型号一览表 |
| 序号 |
规格型号 |
出口尺寸 |
连接方式 |
| 1 |
CYJP-150 |
DN150 |
法兰连接 |
| 2 |
CYJP-200 |
DN200 |
法兰连接 |
| 3 |
CYJP-250 |
DN250 |
法兰连接 |
| 4 |
CYJP-300 |
DN300 |
法兰连接 |
| 5 |
CYJP-400 |
DN400 |
法兰连接 |
| 备注：主体材质为不锈钢（大小连杆、大小阀、浮筒及前后活动轴为不锈钢），阀体及法兰为碳钢。 |
三、产品特点
1、排水能力大，转动灵活，工作可靠，使用寿命长。主体材质为不锈钢，抗腐能力强。
2、体积小、规格齐、安装维修方便、技术含量高，不需补充水，冬季管理方便。
3、采用双阀先导式结构，不需动力，因此安全。动作灵敏可靠。
4、在有油状态下，将油截留在堤内，在无介质状态下，阀门自动关闭，确保油罐区安全。
四、适用范围
本产品适用于油品密度≤970Kg/m3油品区的排水管道，能具体满足油品生产装置区和储油罐区的雨水和污水自动排放，不需要人工干预，能自动防止异常情况下罐区因油品向外流散而造成的严重后果。
五、安装与保养
1、产品安装时与排水管道基本保持同一水平位置；
2、安装后先用冲洗管向阀内注入一定的水使浮筒悬浮后，阀方能正常工作；
3、定期清洗沉砂井中的沉淀物，以确保阀的正常工作；
4、定期使用冲洗管清除阀内淤泥或沉淀物；
5、定期清洁和检查阀内浮筒。
客户订货时请注明规格型号、数量及法兰标准。 |
|
